德爾塔巴流量計

德爾塔巴流量計型號生產報價廠家，本流量儀產品型號屬于流量計種類分類，更多的德爾塔巴、流量控制儀直銷價格報價歡迎您來電咨詢，下面是德爾塔巴流量計產品資料詳情。

一般常見的德爾塔巴流量計是使用差壓工作原理和插件安裝方法設計的流量傳感器。就工作原理而言，德爾塔巴流量計是一種特殊的節流裝置，其輸出為壓差。傳感器通過一個（或多個）探針承受壓力。有兩排不均勻分布的壓力孔（壓力管的直徑約為20mm，壓力孔的低壓孔為直徑8mm）。通過兩排壓力孔）通過求平均值來形成壓差。

一、適用范圍
1、名義上的，從頂部到底部（從左到右）的不同壓力（速度），然后可以計算出質量流量或體積流量。直徑：25mm≤DN≤6000mm
2、公稱壓力：PN≤25MPa
3、中溫：t≤650℃
4、精度等級：0.5級級別1，1.級別5
二、結構形式
DTB 德爾塔巴流量計由檢測棒和取壓口組成，取壓口橫穿管道內部并垂直到管道軸線。在檢測棒的前流表面和檢測棒的后流表面上有多個總壓檢測孔，總壓導引管和??靜壓導引管引出了多個靜壓檢測孔，流量根據總壓力和靜壓力之間的壓差值計算通過管道的壓力。
理論依據
DTB 德爾塔巴流量計是根據皮托管速度測量原理開發的。它通過管道的平均流速和管道的有效橫截面積的乘積來確定流速。
1、探頭的橫截面形狀：Verabar是子彈形，Deltabar是菱形，并且菱形的切口可以使高低區域之間的邊界更加明顯。
2、探針桿壓力孔的位置：Verabar的整個壓力孔在桿的前端，靜壓力孔在桿的兩個側壁上； 德爾塔巴流量計的全壓孔也在桿的前端，但靜壓孔在桿上。在后端，測量背壓（負壓）。
因此，在相同的管道直徑和流量下，Deltabar探頭產生的壓差要比Verabar探頭大，大約為20％-40％。這是德爾塔巴流量計的顯著優勢。

德爾塔巴流量計結構圖

德爾塔巴流量計的應用范圍可用于測量干燥氣體，濕氣，液體或蒸汽介質，而不受介電常數的限制。適用于3mm至15米的較寬直徑，但有三種規格，DF8用于超小直徑，DF10用于小直徑，它們是管道連接； DF25用于常見直徑（65 mm?3米）； DF25D用于蒸汽； DF25HD用于高壓（69Mpa，雙面支撐）； DF25 Qicklock用于滿足快速拆卸的要求； DF50用于大直徑；對于高溫和腐蝕性介質，它具有特殊的探針材料和管道連接材料；對于具有高密度粉塵和物質的介質，可以使用在線吹掃設備以確保在各種工作條件下的靈活使用。平均速度管的壓力損失比節流孔板小得多，僅為節流孔板的5％?10％。另一方面，由于壓力損失小，壓差小（高壓與低壓之間的壓差），使得對壓差變送器的選擇要求增加，成本增加，否則輸出變送器的精度會降低，因為范圍不能達到整個范圍。因此，一個好的探頭必須同時考慮壓力損失和壓差。 GZ Deltabar的曲面設計充分考慮了這一因素。該部分本身是對稱的。曲面分為三個部分（如下圖所示）。前表面被分為光滑部分，以使探頭與介質平滑接觸。第二部分是加速部分。介質的流速平均提高了三倍，并且通過增加與介質的接觸面來增加進入部分的壓力。第三部分是高低壓邊界峰，突然阻力消失，在探頭后面形成低壓區，實際色速譜可以充分反映介質流量的變化。因此，XY-HLVD系列Delta Bar探頭的設計滿足了壓力損失小和壓差大的要求。

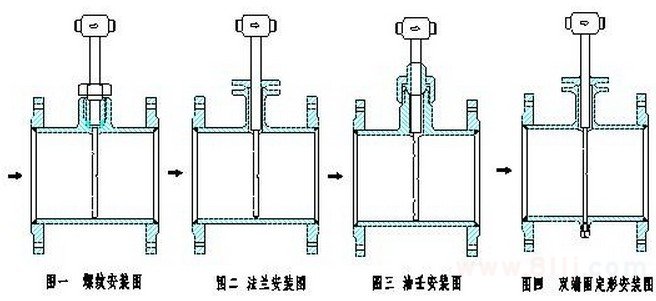

德爾塔巴流量計四種安裝方式：

高精度：

通過第三方測試，并且根據zui新數據，即使在相當短的直管中也可以達到2％的精度。精度為1％的直管段比普通產品短得多，如下圖所示。重復性為0.1％。由于壓力損失小，探針磨損小，只要適當安裝，就可以長期保持高精度。

低運營成本：

由于壓力損失小，管道中的功率損失也很小。一般而言，平均速度管的運行成本僅為孔板的十分之一。

安裝工作量很小：

由于傳感器是一種插入式工作方式，因此具有安裝簡便，簡單的特點。對于大多數直徑，只需在管道上開一個小孔即可。 CH-HLVD系列Deltabar DF25，孔徑為28毫米，DF50為54毫米。然后將探針管和管子焊接起來，現場安裝基本完成。工作量為安裝孔板的40％。根據多年的安裝經驗，打開孔需要5分鐘，焊接探頭外殼需要20分鐘，插入固定探頭需要10分鐘，安裝三閥組需要5分鐘，安裝差壓變送器需要10分鐘。 ，并且需要10分鐘的連線時間。整個過程僅需60分鐘左右。分鐘（綜合）。自由選擇集成/分離式安裝：Deltaba探頭是完整的集成探頭，無論被測介質是氣體，液體還是高溫過熱蒸汽，它都可以測量壓差探頭，溫度和壓力以及壓差變送器安裝在探頭上。探頭和壓差變送器之間有十多種連接方法（選擇）。有專門為過熱蒸汽設計的冷凝器，以及用于直接連接變送器的冷凝器。橢圓形法蘭也有一條簡單的R1 / 2英寸外螺紋，為分體式/整體式安裝提供了多種連接方式，可以滿足各種需求。對于過熱蒸汽，大多數產品都需要分體式安裝，用戶必須配置自己的冷凝水和其他配件。 GZ De Taba隨冷凝器，截止閥或球閥一起提供，安全，可靠，簡單，可行，是真正的集成探頭。

該孔不容易堵塞：

對于煙氣測量或帶顆粒的氣/液測量，阻塞問題是大多數用戶關注的問題。創輝公司保證，如果介質中的粉塵不超過130mg / m3，CH-HLVD系列Deltabar探頭無需進行維護和吹掃。從流體力學的角度看，流體中任何形狀的楔形物都會在前端積聚流體，這將增加壓力并減小楔形物之后的壓力。不管高壓有多高，低壓有多小，運動中的灰塵都會進入楔子的孔中。當流體靜止時，由于布朗運動，灰塵甚至會進入楔子的內孔。因此，問題不在于壓力水平，也不在于橫截面，而是如何使灰塵散發出去而不積聚。無疑，定期清除是一種解決方案。創輝公司對探頭上孔的分布和直徑進行了大量研究。大直徑（8mm）的異物易于進入和排出；上，下孔靠近探頭的邊緣（管道邊緣），異物不易積聚。小孔無疑將使進入和退出變得困難，而進入的時間只是時間的問題。其他產品的孔比GZ Delta小得多。

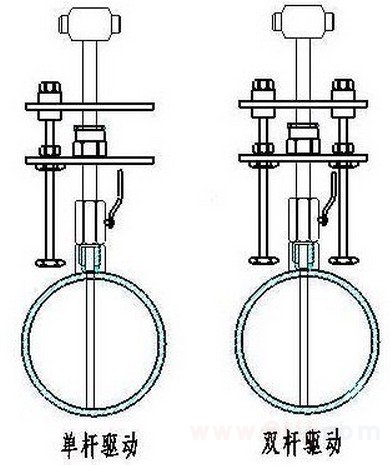

對于某些無法停止安裝的測量點以及包含雜質的介質，可以使用在線安裝和拆卸類型Deltaba。在線安裝和拆卸類型德爾塔巴流量計可以在不停止生產的情況下安裝或維修探頭，特別適用于無法停止安裝或介質變臟且需要定期維護的測量點。它配備有單桿驅動類型和雙桿驅動類型，用于高壓應用。

特征：安裝，拆卸，維護和清潔可以在不停止生產的情況下進行。

適用條件：通常在低壓空氣，水，氣體，蒸汽和其他介質中使用。

注意：在線安裝或拆卸時，t≤120℃P≤2.5MPa

以上就是德爾塔巴流量計 產品全部內容，歡迎您來電咨詢德爾塔巴流量儀 的選型、報價。
