防爆型金屬管浮子流量計量表
防爆型金屬管浮子流量計量表型號生產報價廠家，本流量儀產品型號屬于浮子流量計分類，更多的浮子、金屬管、防爆、流量控制儀直銷價格報價歡迎您來電咨詢，下面是防爆型金屬管浮子流量計量表產品資料詳情。

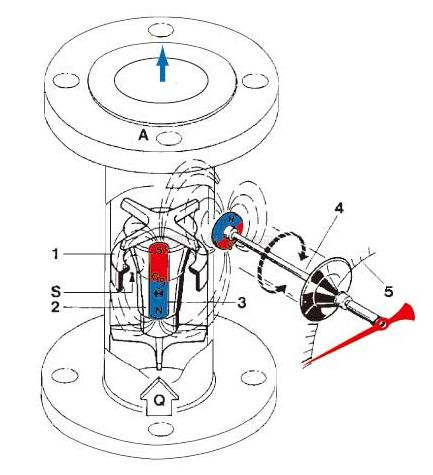

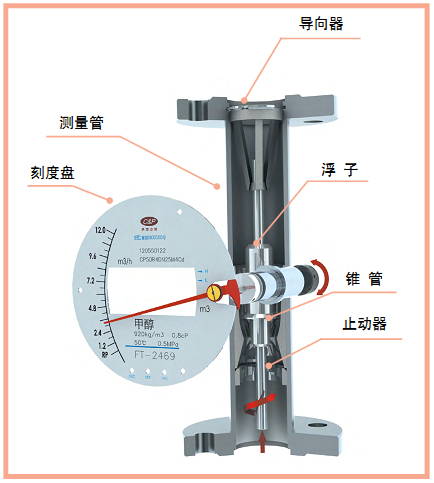

HXF系列金屬管浮子流量計是適用于測量液體和氣體的金屬結構浮子流量計。浮子在流體和浮力作用下向上運動，與浮子重量平衡后，通過磁耦合傳到刻度盤指示相應流量，可帶輸出4-20mA電信號。
堅固結構設計的HXF系列金屬管浮子流量計可廣泛應用于復雜，惡劣環境條件及各種介質的流量測量過程中。
防護等級：1P65
材質：不銹鋼 PTFE
工作壓力：1.6-4.0MPa
環境溫度:-25℃- +65℃
全不銹鋼表殼,鋁合金外殼無接觸無傳動機構ESK變送器4-20mA電信號輸出,二線制電感式限位開關
|
通徑
(mm)
|
流量范圍
|
壓力損失KPa
|
||||
|
水L/h
|
空氣m3/h
|
水
|
空氣
|
|||
|
常規型
|
防腐型
|
常規型/防腐型
|
常規型
|
防腐型
|
||
|
15
|
2.5-25
4.0-40 6.3-63 10-100 16-160 25-250 40-400 63-630 |
2.5-25
4.0-40 6.3-63 10-100 16-160 25-250 40-400 |
0.07-0.7
0.11-1.1 0.18-1.8 0.28-2.8 0.48-4.8 0.7-7.0 1.0-10.0 1.6-16.0 |
6.5
6.5 6.6 6.6 6.8 7.0 8.6 11.1 |
5.5
5.5 5.6 5.6 5.8 6.1 7.3 |
7.1
7.2 7.3 7.5 8.0 10.8 10.0 14.0 |
|
25
|
100-1000
160-1600 250-2500 400-4000 |
63-630
100-1000 160-1600 250-2500 |
3-30
4.5-45 7-70 11-110 |
7.0
8.0 10.8 15.8 |
5.9
6.0 6.8 9.2 |
7.7
8.8 12.0 19.0 |
|
50
|
630-6300
1000-10000 1600-16000 |
400-4000
630-6300 000-10000 |
18-180
25-250 40-400 |
8.1
11.0 17.0 |
6.8
9.4 14.5 |
8.6
10.4 15.5 |
|
80
|
2500-25000
4000-40000 |
1600-16000
2500-25000 |
60-600
80-800 |
8.1
9.5 |
6.9
8.0 |
12.9
18.5 |
|
100
|
6300-63000
|
4000-40000
|
100-1000
|
15.0
|
8.5
|
19.2
|
|
150
|
20000-100000
|
|
600-3000
|
19.2
|
|
20.3
|
三、防爆型金屬管浮子流量計 產品選型
| 規格代碼 | 說明 | |||||||||||||||||
| 通徑代碼 | —XXX | 例：15表示DN15 | ||||||||||||||||
| 結構形式 | A | 下進上出 | ||||||||||||||||
| B | 上進下出 | |||||||||||||||||
| C | 側近測出 | |||||||||||||||||
| D | 底進側出 | |||||||||||||||||
| R | 右進左出 | |||||||||||||||||
| L | 左進右出 | |||||||||||||||||
| K | 卡箍（衛生級拋光管） | |||||||||||||||||
| W | 螺紋連接 | |||||||||||||||||
| 測量管材質 | R1 | 1Cr18Ni9Ti，304 | ||||||||||||||||
| R0 | 0cr18Ni12M02Ti，316 | |||||||||||||||||
| RL | 316L | |||||||||||||||||
| RP | PTFE(襯四氟) | |||||||||||||||||
| Ni | Hastelloy(哈氏合金C) | |||||||||||||||||
| Ti | TitHXium(鈦合金) | |||||||||||||||||
| 介質類型 | L | 液體 | ||||||||||||||||
| G | 氣體 | |||||||||||||||||
| 工作溫度 | H1 | —40℃-100℃ | ||||||||||||||||
| H2 | —80℃-250℃ | |||||||||||||||||
| 額定壓力 | 1.6 | 1.6MPa | ||||||||||||||||
| 4 | 4.0MPa | |||||||||||||||||
| 16 | 16MPa | |||||||||||||||||
| 25 | 25MPa | |||||||||||||||||
| 附加結構 | O | 無 | ||||||||||||||||
| Z | 阻尼型 | |||||||||||||||||
| T | 夾套型 | |||||||||||||||||
| H | 高溫型 | |||||||||||||||||
| Y | 高壓型 | |||||||||||||||||
| 指示器形式 | M1 | 就地指示 | ||||||||||||||||
| M2 | 智能型 | |||||||||||||||||
| M3 | 智能型(隔爆) | |||||||||||||||||
| 輸出信號入通訊 | N | 無 | ||||||||||||||||
| A | 4-20mA | |||||||||||||||||
| H | 4-20mA+Hart | |||||||||||||||||
| 報警控制器 | K1 | 上限報警 | ||||||||||||||||
| K2 | 下限報警 | |||||||||||||||||
| K12 | 上、下限報警 | |||||||||||||||||
| 防爆類型 | Exi | 本安防爆 Exib Ⅱ CT4-6 | ||||||||||||||||
| Exd | 隔爆 Exib Ⅱ BT4-6 | |||||||||||||||||
| 供電電源 | 0 | 24VDC（可省略) | ||||||||||||||||
| 2 | 220VAC | |||||||||||||||||
| 3 | 3.6伏鋰電池 | |||||||||||||||||

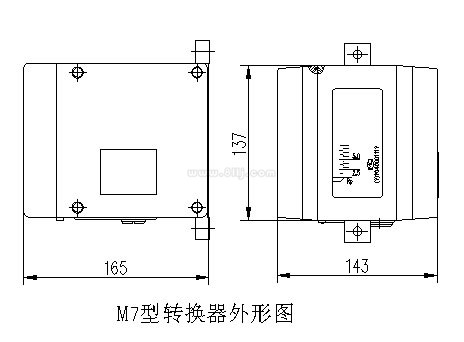

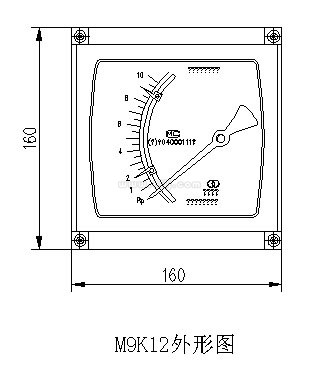

四．防爆型金屬管浮子流量計轉換器形式

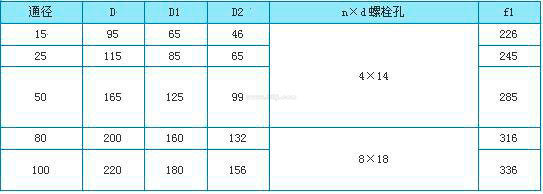

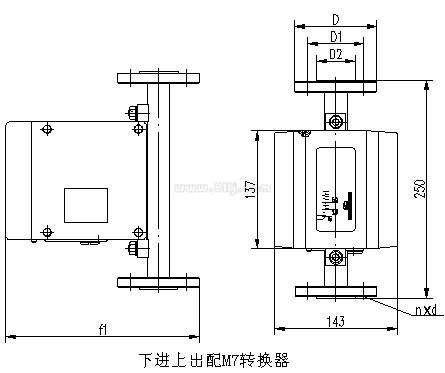

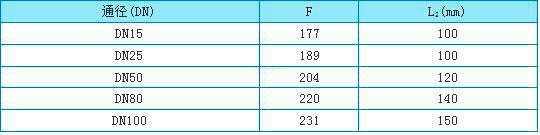

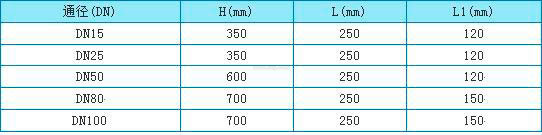

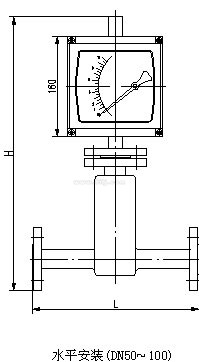

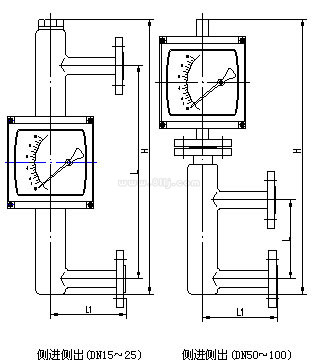

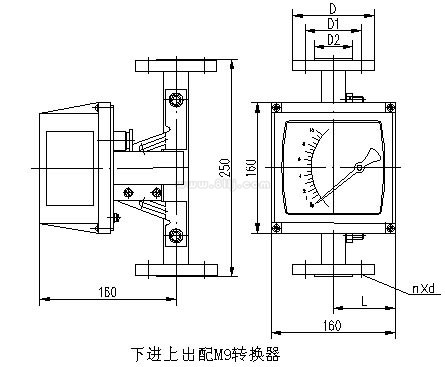

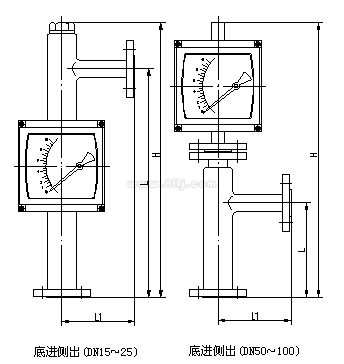

五、防爆型金屬管浮子流量計外形及安裝尺寸
夾套連接法蘭標準為:GB/T9119 PN1.6 DN15

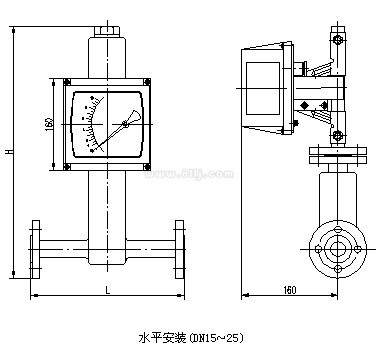

六、防爆型金屬管浮子流量計安裝形式
流量計垂直安裝，流量計中心線與鉛垂線的夾角不超過5°，在流量計的上游須保證五倍公稱通徑的入口直管段，下游保證250mm出口直管段。如果介質中含有固體雜質，應在流量計上游加裝過濾器；如果介質中含有鐵磁性物質，應在流量計的上游安裝磁過濾器。為了便于維護和清洗且不影響生產，建議安裝旁通管路。為了避免由于管道引起的流量計變形，安裝法蘭必須與儀表同軸并且相互平行，并適當地支撐管道以避免管道振動和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游。用于測量氣體時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作。
七、附件
可為用戶提供前后直管段、配對法蘭、磁過濾器、氣體阻尼裝置等附件。如果介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。磁過濾器中裝有以螺旋方式排列的磁棒，以zui大限度地減小壓力損失，每個磁棒均由PTFE聚四氟乙稀包裹，防止介質的腐蝕。

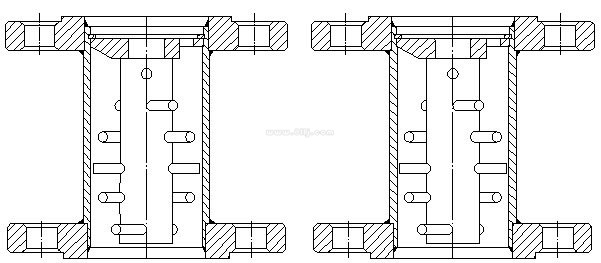

磁過濾器的結構見圖：
磁過濾器結構 襯PTFE磁過濾器結構
八、防爆型金屬管浮子流量計限位開關報警裝置
限位開關報警裝置在指示器中的部分由感應頭、鋁片等組成，感應頭被安裝在能被指針軸上的鋁片切割的位置，通過改變感應頭的位置可以任意設定限位值。感應頭輸出信號給金屬轉子流量指示控制儀。
技術參數
1.供電電源：24V AC±10%
2.功耗：≤3W
3.工作溫度：-25℃～60℃
4.輸出觸點容量：24VAC 3A

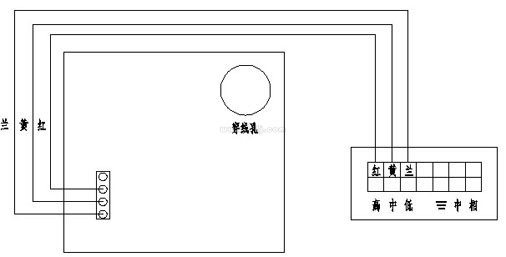

接線圖
報警點的改變須打開前蓋,松開刻度盤上的小指針的螺釘,調整到需要的位置后,再將螺釘緊固,zui后裝好前蓋。
以上就是浮子流量計 金屬管流量計 防爆流量計 產品全部內容，歡迎您來電咨詢浮子流量儀金屬管流量儀防爆流量儀 的選型、報價。
