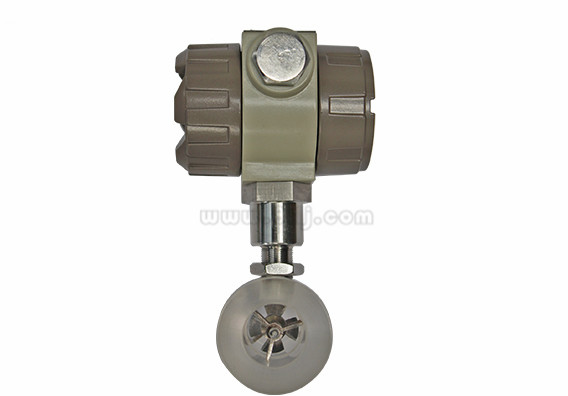

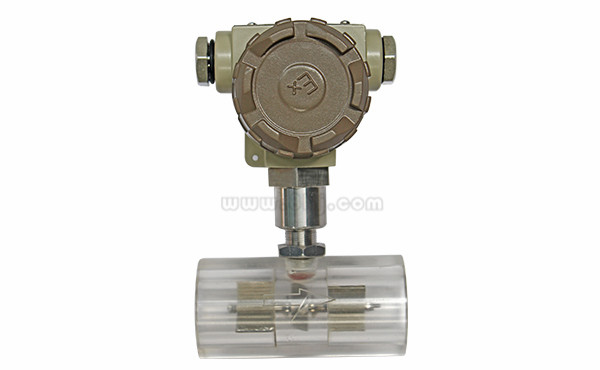

液體渦輪流量計

液體渦輪流量計結構為防爆設計，液體渦輪流量計可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。

一體化液體渦輪流量計表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。液體渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。液體渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的液體渦輪流量計可以應用于制藥業。

液體渦輪流量計具有G（高）、Z（中）、D（低）三種系列，工作壓力zui高達到50Mpa。主要用于油田注水系統對高壓水的計量。同時還適用于各種高低壓水機系統的流量檢測。

采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在少量泥沙與污物的介質中工作。

傳感器采用全不銹鋼結構，（渦輪采用2Cr13）防腐蝕性能好。釤鈷永磁合金作為信號檢測器，輸出信號強，磁穩定性好，可在0-120℃介質中正常工作。

容易維修，流量計有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，內部清晰簡單。

液體渦輪流量計特點

?高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

?重復性好，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；

?具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；

?所有有效數據掉電后保持10年不丟；

?范圍度寬，中大口徑可達1:20，小口徑為1:10；渦輪流量計渦輪流量計結構緊湊輕巧，安裝維護方便，流通能力大；適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

?專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等

?可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；

高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；

·重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得

到極高的精確度，在貿易結算中是優先選用的流量計；

·輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

·可獲得很高的頻率信號（3~4kHz），信號分辨力強；

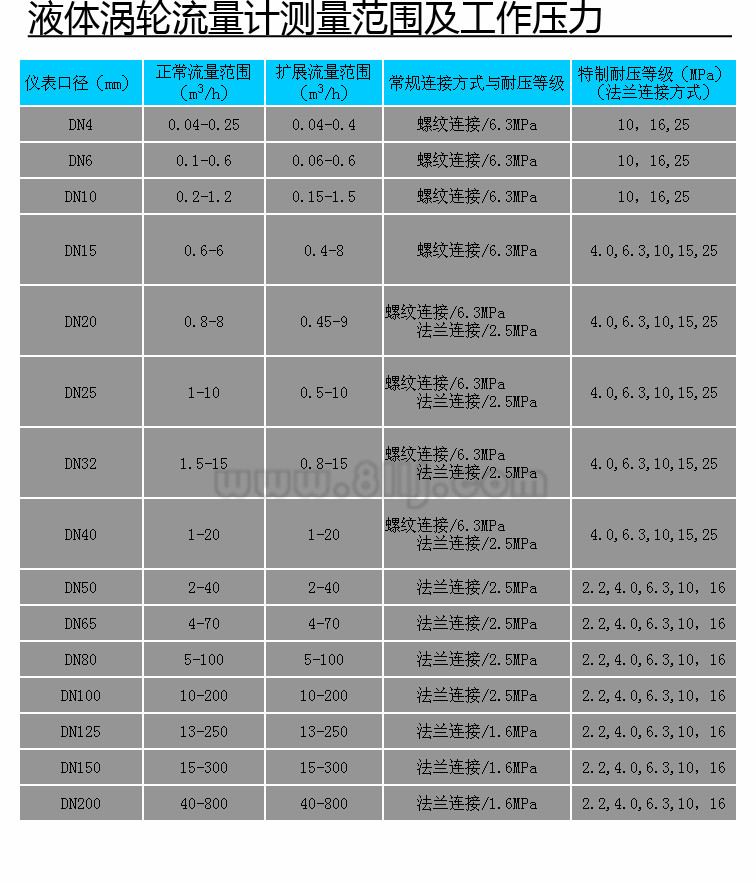

·范圍度寬，中大口徑可達1:20，小口徑為1:10；

·結構緊湊輕巧，安裝維護方便，流通能力大；

·適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

·專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下

型、混砂專用型等；

·可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

液體渦輪流量計分類

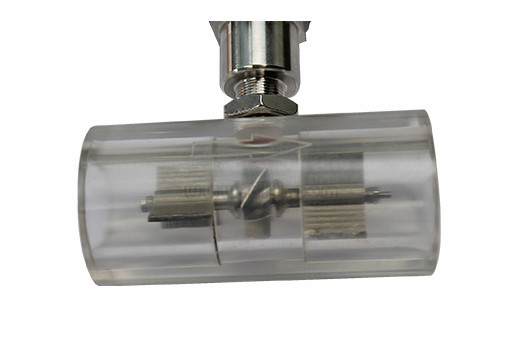

在管道中心安放一個渦輪，兩端由軸承支撐。當流體通過管道時，沖擊渦輪流量計葉片，對渦輪流量計產生驅動力矩，使渦輪流量計克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度，渦輪流量計的旋轉角速度與流體流速成正比。由此，流體流速可通過渦輪流量計的旋轉角速度得到，從而可以計算得到通過管道的流體流量。

液體渦輪流量計的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪流量計葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。

液體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。

液體渦輪流量計廣泛應用于石油、有機液體、無機液、液化氣、天然氣和低溫流體等。

渦輪流量計輸出信號為脈沖，易于數字化。渦輪流量計壓力損失小，葉片能防腐，可以測量粘稠和腐蝕性的介質。
