楔式流量計

楔式流量計型號生產報價廠家，本流量儀產品型號屬于楔形流量計分類，更多的楔形、楔式、流量控制儀直銷價格報價歡迎您來電咨詢，下面是楔式流量計產品資料詳情。

有些人會將楔形流量計稱為楔式流量計，這是一種管道壓差式流量計量儀表，通過楔形內部結構將管道內的介質流動產生前后壓力差，壓力差的大小與流速的系數關系換算除zui終的楔式流量計儀表測量結構進行輸出。楔式流量計常見的安裝類型主要有平焊法蘭、對焊法蘭以及管道直焊三種。

楔形流量計主要特性

楔式流量計是一種差壓式流量儀表，利用其內部安裝的特殊節流件，迫使管道中的流體的流動發生變化，在節流件的前后產生壓力差，從而達到測量流量的目的。

楔式流量計節流件采用的是一個有特殊夾角的檢測件;兩側是光滑的圓面，V形楔形件的頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體含有水分或雜質的氣體順利通過，而不會在節流件上游側產生滯流，粘附，沉淀。基于楔形流量計節流件的獨特結構，流體在管道內不是急劇收縮，流體壓力的變化是比較平緩的，差壓信號更加穩定，能保證流量，特別是小流量的**測量。楔形流量計無沉積、不堵塞，適用范圍廣，除應用于一般氣體、液體、蒸汽外，特別適用于高粘度、結晶混合液、臟污的液體及高含塵氣體的流量測量。

楔式流量計組成結構

楔形流量計主要由楔形傳感器、智能流量積算儀、差壓變送器及一些配套的管道閥門組件組成。

楔式流量計的測量原理

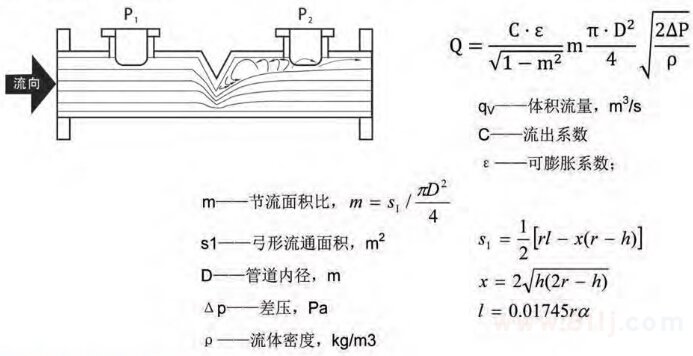

楔形流量計同其它差壓流量儀表一樣，其理論基于封閉管道中能量相互轉化的伯努利定理和流體流動連續性定律:差壓與流量是-個開方關系，通過測量差壓，就可以測量出管道流體流量的大小。

楔式流量計的主要優勢



1、產生更加穩定的差壓信號，更加準確地對小流量進行測量



楔形流量計讓流體逐漸收縮，其流動平緩地發生改變，這樣減弱了流場中壓力的幅值，產生的差壓信號更加穩定，能分辨的差壓信號更小，有利于小流量的測量。



2、抗臟污、自清潔能力、無滯流區



楔形流量計其節流件采用的是一個有特殊夾角的檢測件;兩側是光滑的圓面，V形楔形件的頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體及含有水分或雜質的氣體順利通過，同時，流體接近V形楔形件，流體流速加快，高速流體直接沖刷v形楔形件和管道內壁而不會在節流件上游側產生滯流、粘附、沉淀。



3、能夠測量雙向流量



楔形流量計的檢測件采用特殊對稱的V形結構，利用兩臺變送器，可以實現用一臺流量計測量正向和反向的流量。



4、穩定性好、長期運行精度高，可靠性高



由于楔形流量計采用V形楔形件的設計，V形楔形件會疏導流體離開節流件尾部邊緣，減少它被磨損的可能性，節流件尺寸長期不變，又無可動部件與易損部件，可以保證儀表長期。



5、壓力損失為孔板差壓的10%-20%



楔形流量計的V形楔形件，使流體逐漸收縮，不會使流體的流動象孔板一樣發生驟然變化，因而由摩擦和產生的旋渦帶來的壓力損失相對孔板更小。

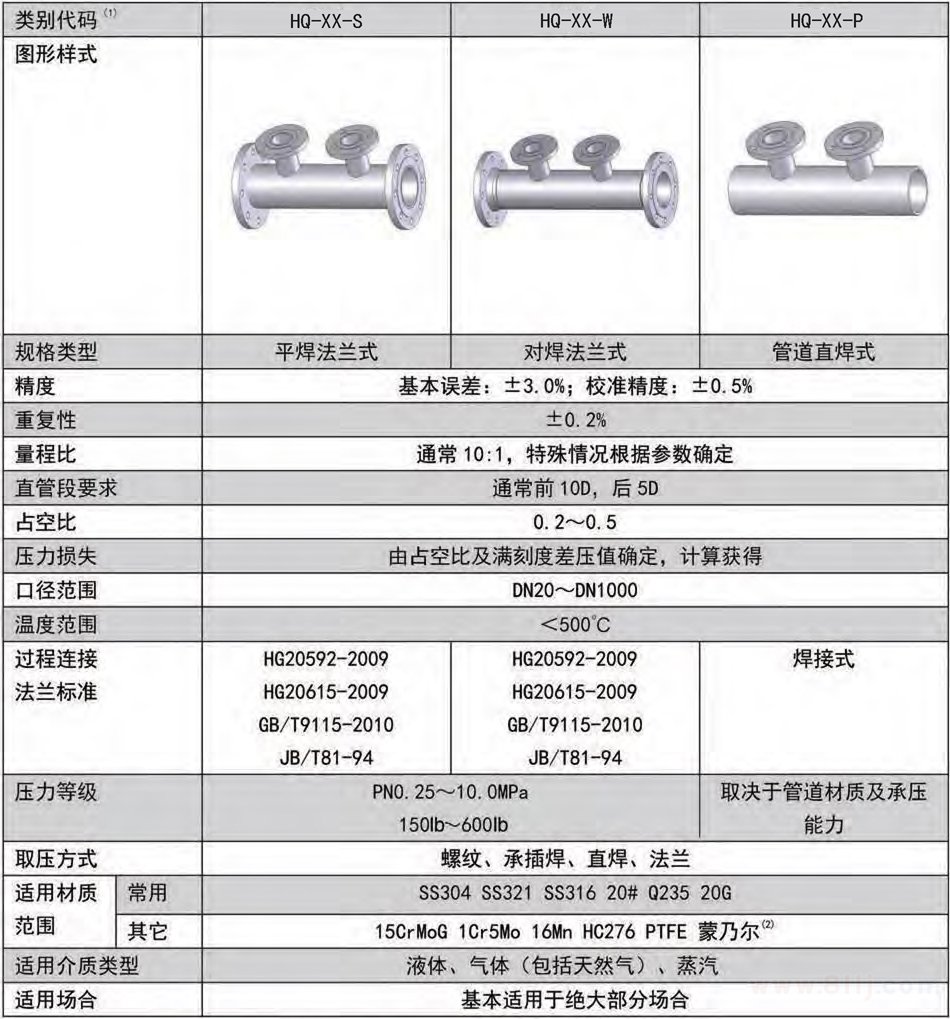

楔式流量計的規格型參數表



注：

（1）選用產品前用對應軟件包進行流量計算，為驗證應用場合，要求提供完整的參數條件；



（2）其它特殊材質可選，具體情況請同廠家直接聯系；



（3）流量計可選擇豎直安裝，訂貨時事先說明，對于液體建議流體自下而上流通，對于氣體建議流體自上而下流通。

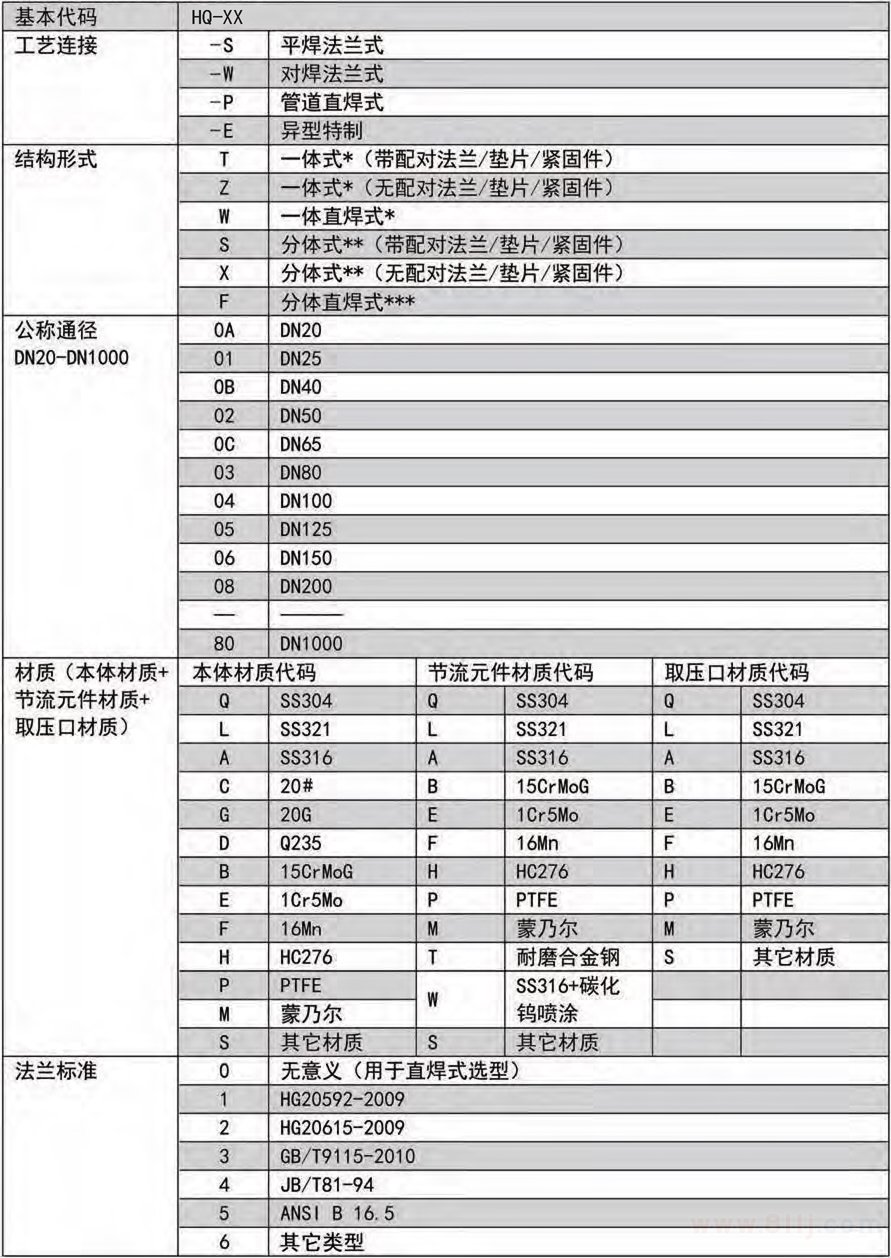

楔式流量計的選型表

注：一體式含焊接式取壓閥，三閥組及取壓短管與流量本體焊接成套供貸，取壓短管/取壓閥/三閥組材質與取壓口相同（根據現場工藝要求，取壓閥可選用承插焊截止閥、承插焊閘閥或其它類型和材質的閥門），配對法蘭材質與現場管道材質相同，變送 器按用戶需求配套。分體式不含所有安裝附件，訂貨時按用戶需求配套，配對法蘭材質與現場管道材質相同，蒸汽測量建議采用分體式。公稱通徑DN32選型代碼為0D。

楔式流量計的結構

平焊型：

外形結構圖示

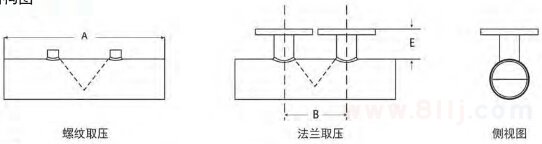

平焊型楔式流量計外形結構圖

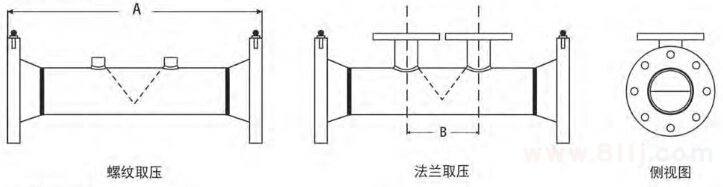

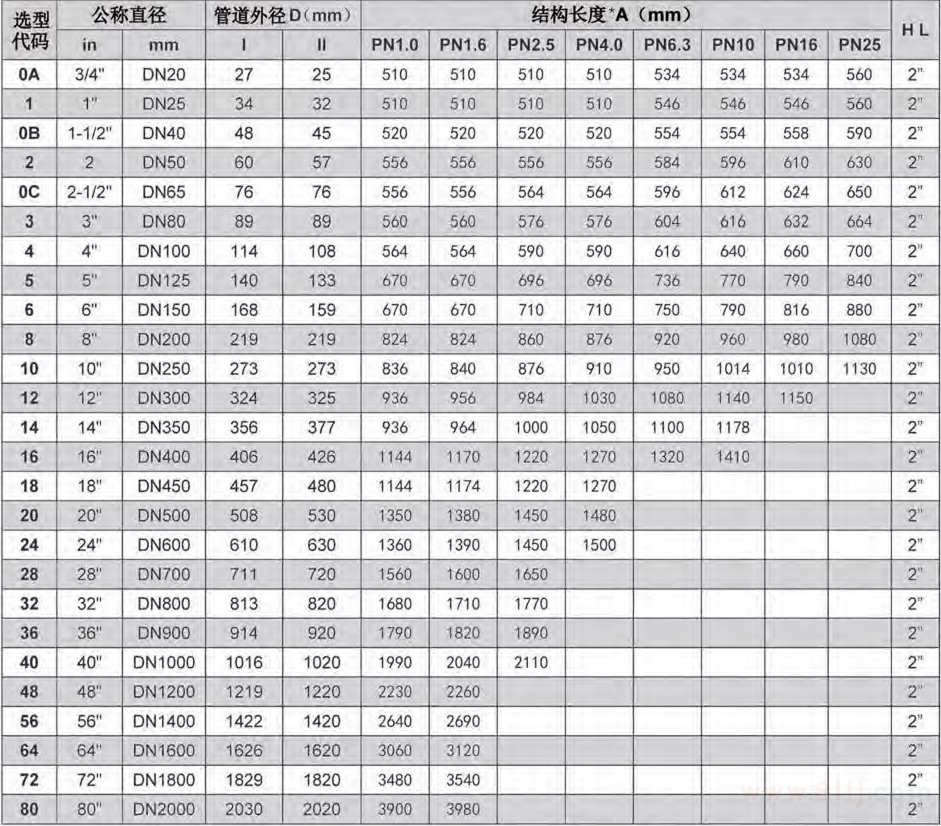

楔式流量計尺寸圖

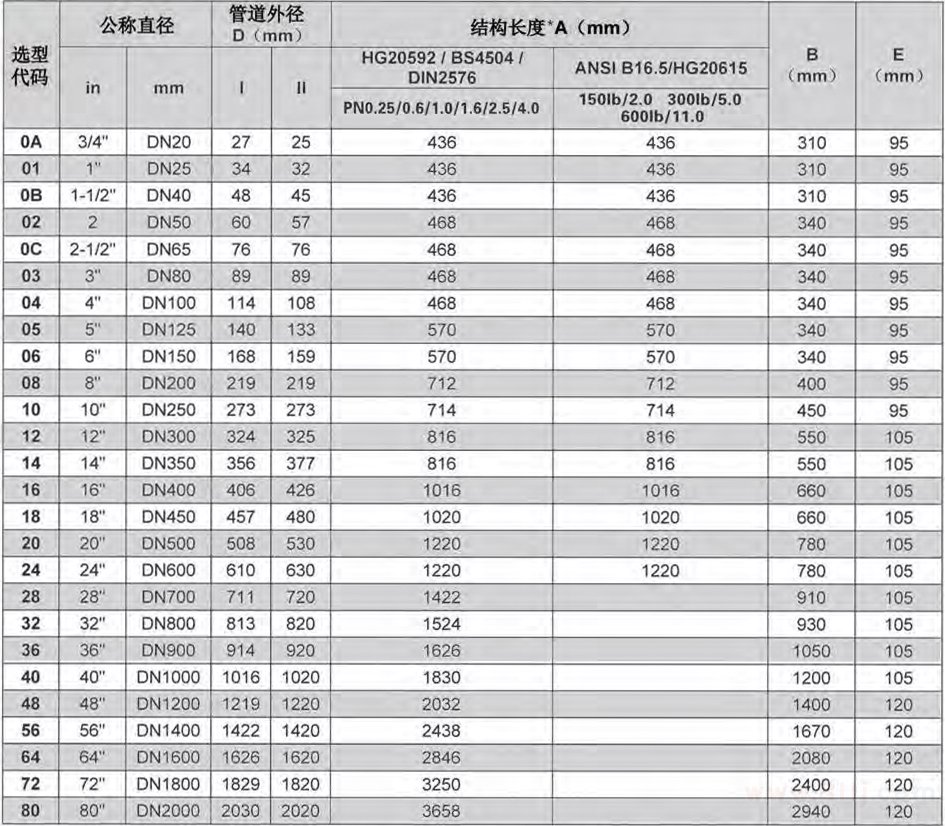

A誤差范圍： DN20-DN40，土4mm；DN50-DN250，土6mm； DN300-DN600， 土6mm；≥DN700， 土8mm表中未列尺寸為非常規產品，原則上不建議使用，特殊需要時，請提前同廠家或當地代理商直接聯系



帶溫度補償元件的結構長度在上述基礎上增加1D

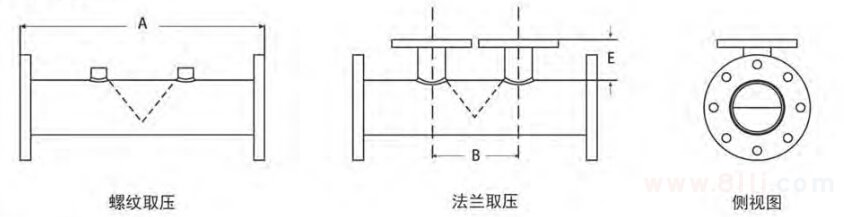

對焊型外形結構圖


對焊型楔式流量計結構尺寸圖

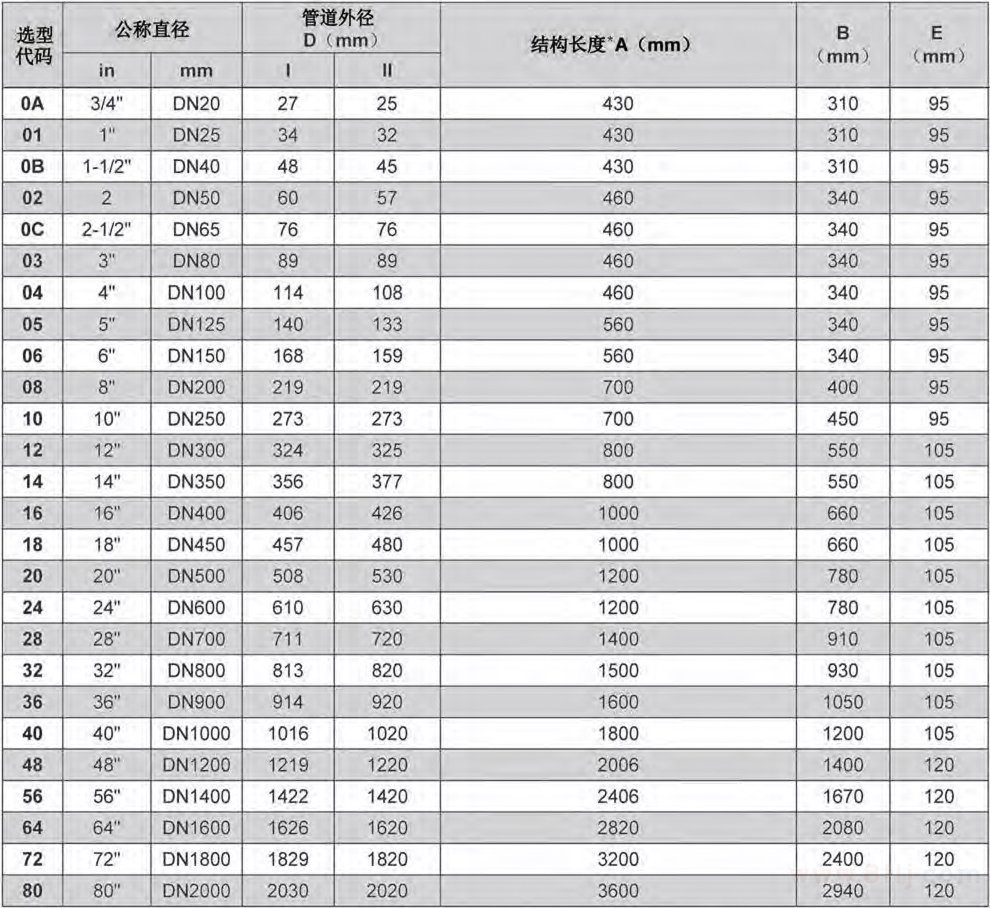

注：A誤差范圍： DN20-DN40。 土4mm；DN50-DN250， 土6mm；DN300-DN600，土6mm；≥DN700， 土8mm表中未列尺寸，為非常規產品，原則上不建議使用，特殊需要時，請提前同廠家或當地代理商直接聯系，帶溫度補償元件的結構長度在上述基礎上增加1D，上述結構長度為對應HG20592法蘭標準的結構長度，其他法蘭結構長度請咨詢當地代理商或廠商。



直焊型楔式流量計外形結構圖


直焊型楔式流量計尺寸圖

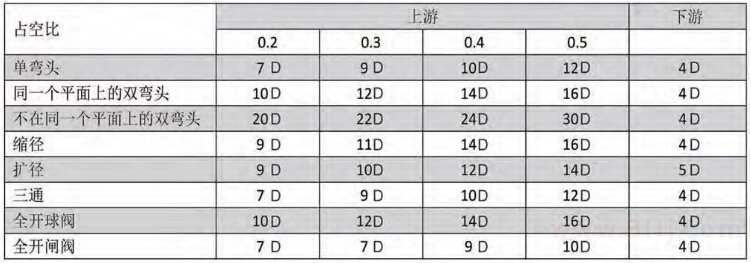

1、安裝位置前后直管段要求（D為通徑）

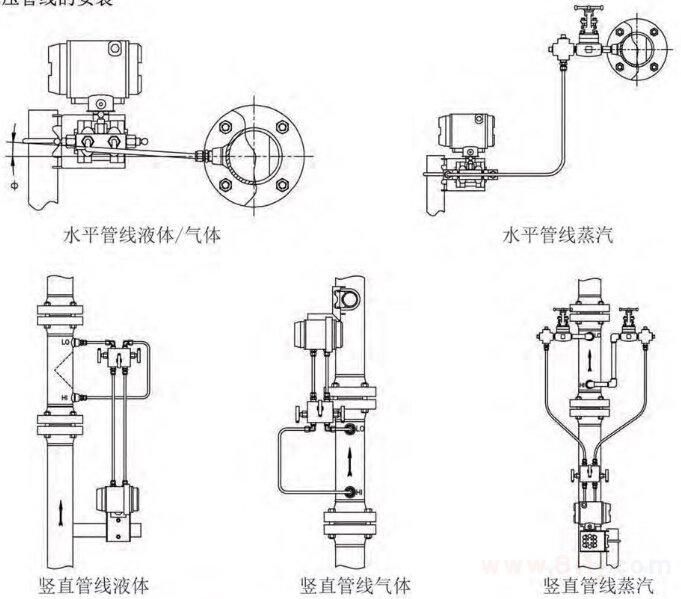

2、引壓管線的安裝

以上就是楔形流量計 楔式流量計 產品全部內容，歡迎您來電咨詢楔形流量儀楔式流量儀 的選型、報價。

本文地址：http://www.coitsbj.com/pro/xxllj/4235.html 轉載請勿刪除！[楔式流量計]
