渦街流量計量表原理圖

發布：2020-10-24 | 點擊：人次

摘要：渦街流量計量表原理圖資訊由優秀的流量計、流量儀生產報價廠家為您提供。渦街流量計原理產品特點 1. 結構簡單，牢固，無可動部件，可靠性高，長期運行可靠。 2. 安裝簡單，維護十分方便。 3. 檢測傳感器不直接接觸被測介質，性能穩定，壽命長。 4. 輸出。更多的流量計廠家選型號價格報價歡迎您來電咨詢，下面是渦街流量計量表原理圖文章詳情。

渦街流量計原理

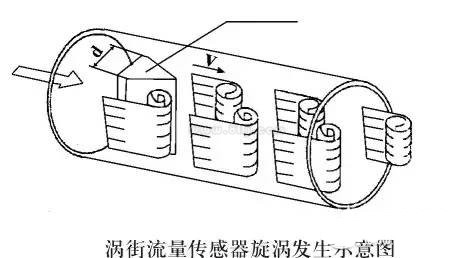

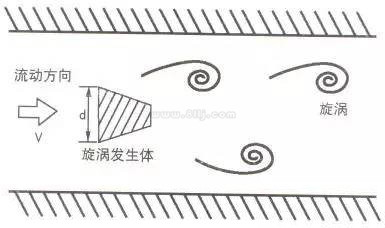

渦街流量計工作原理：在流體中插入一物體時，流體流動受到影響，在障礙物的兩側就會交替地分離釋放出兩串旋渦，在下游形成互相平行的兩個旋渦流，稱為卡門渦街。障礙物就是旋渦發生體，它可以是三棱柱體，或者圓柱體。

旋渦的回旋方向，因所在旋渦流的不同而不同，在上邊的一列旋渦流為順時針方向旋轉，在下邊的一列則作逆時針旋轉。由于旋渦之間相互作用，其旋渦流一般是不穩定的。但是理論和實驗證明，當滿足參數h/l=0.281（h為卡門渦街列的間隔，l為同列中旋渦的間隔）時，渦街是穩定的，并且單側旋渦的分離釋放頻率f與流體流速v、旋渦發生體寬度d（三棱柱時為底寬，圓柱時為直徑）的關系符合下式：

f=St*v/d

式中：St-斯特勞哈爾系數

St是雷諾數Re的函數，當Re=500～150000時，St=0.16（對三棱柱體）和St=0.2（對圓柱體）。在工業中檢測的流速，實際上幾乎都不超出這個范圍。

由上式可見，旋渦的分離頻率f只決定于介質流速和和旋渦發生體寬度之比，而不受溫度、密度和粘度等影響，因此，對f進行檢測，可以得到介質流速v，并由此求得介質的體積流量。

渦街流量計原理產品特點

1. 結構簡單，牢固，無可動部件，可靠性高，長期運行可靠。

2. 安裝簡單，維護十分方便。

3. 檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

4. 輸出是與流量成正比的脈沖信號，無零點漂移，精度高。

5. 測量范圍寬，量程比可達1：10。

6. 壓力損失較小，運行費用低，更具節能意義。

渦街流量計量表原理圖
